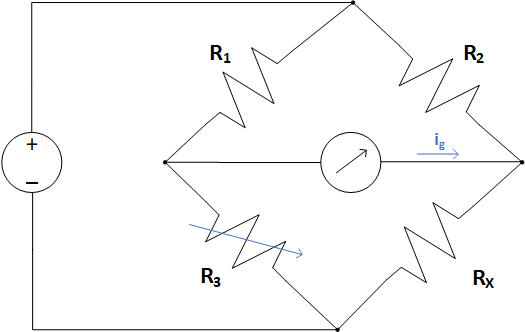

앞에서 얘기했던 옴의 법칙과 키르히호프의 법칙을 사용해 회로 해석을 해보자. 휘트스톤 브리지(Wheatstone bridge) 아래 회로는 가변저항 R3를 사용해 미지의 저항 Rx의 값을 구하는 휘트스톤 브릿지라는 회로이다. ig가 0일 때, 즉 브리지가 평형일 때 키르히호프의 전류 법칙(KCL)은 아래 식으로 나타낼 수 있다. ig가 0이기 때문에 전류 측정계에 걸린 전압 강하는 없고 전류 측정계 양단의 전위는 같게 된다. 따라서 브리지가 평형일 때 키르히호프의 전압 법칙(KVL)은 다음과 같이 나타낼 수 있다. 지금까지 표현한 식들을 종합하면 다음과 같이 나타낼 수 있다. 위와 같은 방식으로 미지의 저항 Rx의 값을 구할 수 있다. 추가로 아래 제시된 예시 회로도 옴의 법칙과 키르히호프 법칙을 사용해..
